辽宁鑫达滑石集团有限公司——郑毅

一、滑石的结构对防腐的屏蔽效应

滑石是一种层状硅酸盐矿物，其独特的性能完全源于从宏观到原子尺度的特殊结构。

1.1扫描电子显微镜（SEM）观察：

形貌特征：

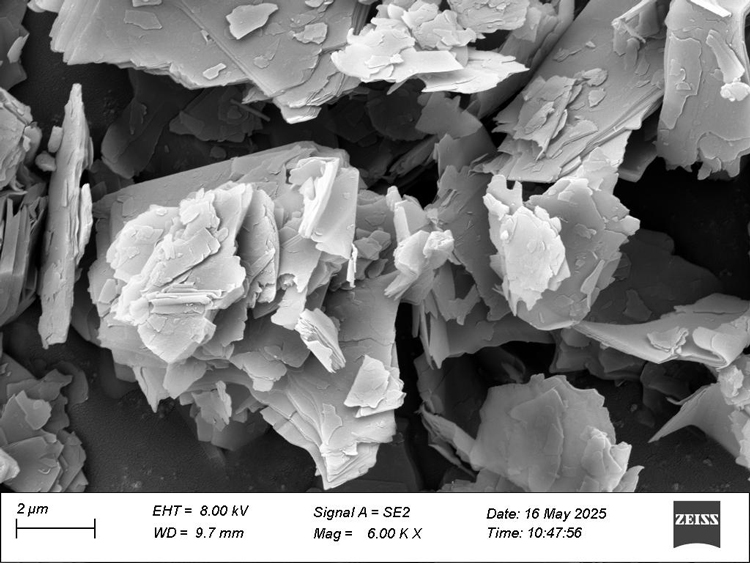

在SEM下，滑石粉呈现出典型的片状或鳞片状，高纯度滑石颗粒边界清晰，可见大片层状结构堆叠在一起。

径厚比测量：

SEM图像可用于定量分析颗粒的径厚比（Aspect Ratio），即片状颗粒的直径与厚度的比值。高品质的防腐涂料用滑石粉在SEM下显示出极高的径厚比，颗粒如薄纱般叠覆

解理特征：

滑石具有极完全的底面解理。在SEM中，可以清晰地观察到颗粒沿解理面破裂形成的平坦、光滑的台阶状断面。这是其晶体结构在微观形貌上的直接体现。

形成漆膜后，正是这种层层堆叠的结构，使腐蚀介质需要绕过它，极大的延长了渗透路径，延缓了到达基材的时间，从而减少了腐蚀的发生，这就是滑石的屏蔽作用。

1.2滑石的原子排列与晶体结构

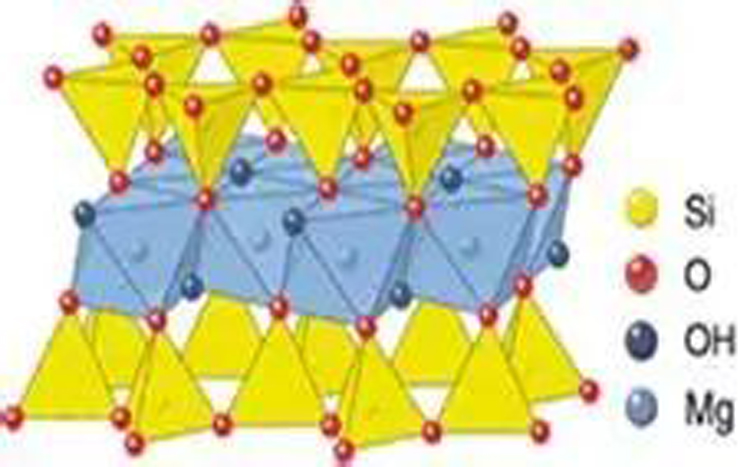

滑石的基本结构单元是一个电中性的T-O-T三明治层。这个名称形象地描述了其原子堆叠方式：

下层“面包片”：硅氧四面体片（Tetrahedral Sheet-T）由[SiO₄]⁴⁻四面体通过共顶角连接（即共享氧原子）形成的连续六方网状层。每个四面体有一个顶角氧（Apical Oxygen）未共享，指向层中央。

“夹心层”：镁氧八面体片（Octahedral Sheet-O）中央是一片三八面体（Trioctahedral） 片。由[MgO₄(OH)₂]八面体通过共棱连接形成。所有八面体的中心位置都被二价镁离子（Mg²⁺）占据（“三八面体”即指所有可能的位置都被占满）。八面体片中的(OH)⁻基团与上下两层四面体片的顶角氧（Apical Oxygen）通过共享质子连接。

上层“面包片”：硅氧四面体片（Tetrahedral Sheet-T）结构与下层完全对称。

键合方式：在一个T-O-T三明治层内部，硅、镁、氧、氢原子之间通过强大的离子键和共价键结合，形成一个非常坚固、稳定且电中性的整体结构单元。该单元层的理想厚度约为0.94nm。

1.3晶体系统与空间群

晶系：单斜晶系（Monoclinic）

空间群：*C2/c* （这是国际晶体学表中表示其对称操作的标准符号）

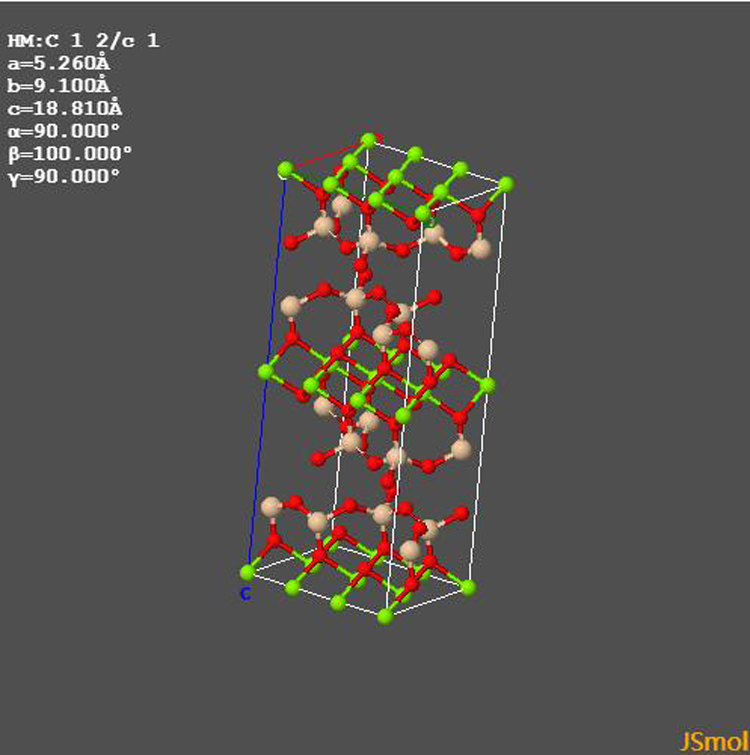

晶胞参数：

a≈0.527nm

b≈0.912nm

c≈1.885nm （此方向即层堆叠的方向）

β≈100°

滑石的原子排列是其功能的终极答案。其T-O-T三明治层提供了强度和惰性，而层间的范德华力则赋予了其易解理成片的特性。这种从原子尺度就已注定的结构，使其成为提高防腐涂料屏蔽性能和耐久性的理想材料。选择滑石，实质上是选择了一种经过自然亿万年验证的完美微观结构。

二、滑石的界面键合和漆膜致密化

滑石粉的片层表面存在硅醇键（Si-OH）和镁醇键（Mg-OH）。这些基团可以与聚合物树脂（如环氧树脂的环氧基、羟基）形成强大的氢键相互作用。

增强界面结合力：强大的界面结合意味着应力可以有效地从较弱的聚合物基体传递到刚性的滑石片层上，从而显著提高漆膜的抗形变能力和内聚强度。

减少界面缺陷：良好的相容性和键合减少了聚合物与填料之间的微观缺陷和孔隙，使漆膜更加致密，从源头上减少了介质渗透的“短路”通道。

三、滑石的微量元素组成对防腐的积极作用

海城滑石成矿：

3MgCO₃＋4SiO₂＋H₂O→Mg₃［Si₄O₁₀］(OH)₂＋3CO₂↑

海城的滑石矿由于成矿围岩特别是近矿围岩几乎均为菱镁矿大理岩或石英菱镁矿大理岩，而且矿石中滑石的伴生矿物又很少，通过矿区及外围300多件样品的物项分析，结果均未见方解石或其它富钙矿物，矿床附近也没有方解石脉的形成。尤其是鑫达滑石集团所在的范马矿区，正是典型的、品质极高的以菱镁矿为基岩，经二氧化硅热液交代形成的滑石矿床。这决定了范马滑石从“出生”就具备了卓越的基因。

极低的黄铁矿（FeS₂）、磁铁矿（Fe₃O₄）或赤铁矿（Fe₂O₃）分布，减少了Fe+作为阴极的电池的产生，从而减少电化学反应的产生和点蚀现象。

海城矿脉形成主要是菱镁矿蚀变，极低的碳酸钙杂质，更大程度的减少了

CaCO₃+2H⁺→Ca²⁺+CO₂↑+H₂O反应的产生，从而减少了涂层起泡、孔隙的产生。

四、辽宁鑫达的研究成果

辽宁鑫达开发了一款专门用于防腐体系的通用性滑石粉（），具有片状结构好，吸油量低等优势。

在环氧树脂的配方中，0# 作为不添加滑石粉，1# 添加鑫达滑石粉，2# 添加其它滑石粉。

与0# 涂料相比，1# 涂料的划格试验、 耐冲击性、弯曲试验等基础漆膜指标与0# 持平，其附着力高于0#，提升幅度达到20%。由于滑石粉是片状或纤维结构，在漆膜干燥过程中会吸收应力，保持了漆膜的尺寸稳定性，有助于提高附着力 。1# 涂料在耐盐雾实验后的附着力均高于0#，耐腐蚀性能提升幅度较高。

2# 涂料的划格试验、耐冲击性、弯曲试验等漆膜指标与原配方相同，附着力提升幅度不大，其盐雾实验能与0# 涂料基本持平。

斯托默黏度增长，1# 更小，具有更低的吸油值，树脂吸附量少，在保证涂层性能的前提下可减少树脂用量。黏度的降低可在油漆加工过程中减少能耗，使油漆体系中粉体颜填料不易沉降，有利于提升产品储存稳定性；在实际生产、喷涂中减少挥发性稀释剂的用量，从而降低VOC含量。
