辽宁鑫达滑石集团有限公司--郑毅

遮盖的本质是光线散射 + 吸收，白色颜料以光散射为主；散射只会发生在两种不同折射率介质的接触面。

一、公式逻辑：

Δn = nₚ（颜料折射率）− nₘ（载体介质：树脂 / 水 / 空气）Δn 差值越大 → 光线散射越强 → 遮盖力越高

1.若 Δn ≈ 0（颜料折射率≈树脂）：几乎无光散射，颜料完全透明，无遮盖。例：滑石粉 n=1.59、碳酸钙 n=1.63，树脂 n≈1.5，差值很小，只能做填料，几乎没有遮盖力。

2.Δn 越大，界面反射、折射越剧烈，大量光线被折返，无法穿透漆膜，底色被盖住。例：金红石钛白粉 n=2.71，树脂 n=1.5，Δn=1.21，白色颜料里差值最大，遮盖力顶尖。

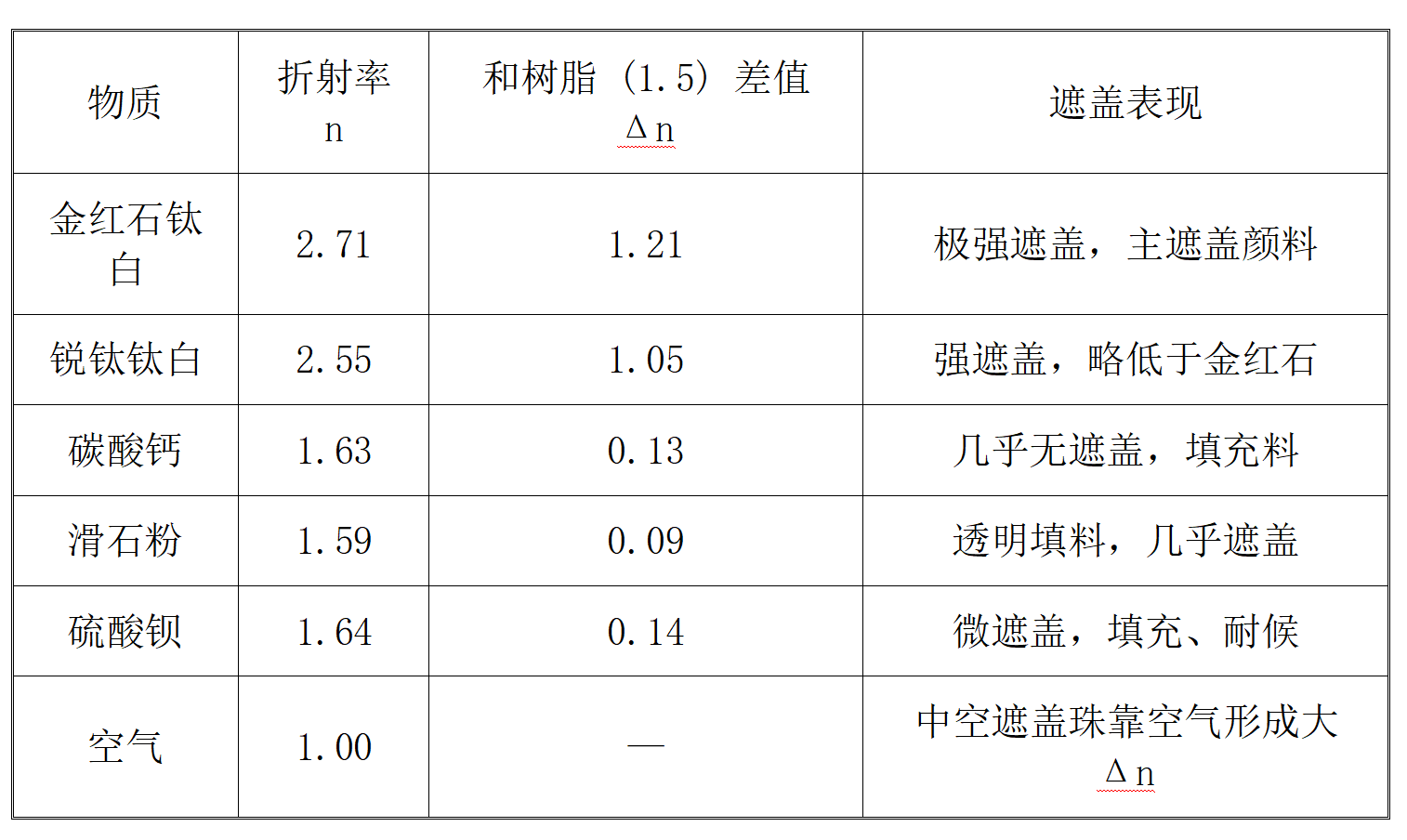

二、常见原料遮盖力与折射率对照

三、折射率之外，影响遮盖的其它因素

3.1 其他因素简介

1. 粒径：折射率是基础，粒径匹配可见光波长（0.2–0.3μm）时，散射效率达到峰值；折射率再高，颗粒过粗 / 过细都会掉遮盖。

2. 颜料吸收能力：黑色颜料（炭黑）不靠散射，靠全部吸收光线实现遮盖，和折射率无关。（经理所说，黑色本身就提供一定遮盖能力）

3. 分散性：颜料团聚会减少散射界面，同等折射率下，分散越好遮盖越高。

4. 添加量、漆膜厚度：颜料浓度越高、漆膜越厚，光线被拦截概率越高。

粒径偏离最优区间会造成遮盖力明显下降：

（1）粒径小于 0.2μm：颗粒过细，表面能大幅升高，粉体极易发生团聚，有效散射界面减少，不仅遮盖力下滑，还会提升体系分散难度；

（2）粒径大于 0.3μm：同等添加量下，粉体颗粒数量减少，单位体积内的光散射位点变少，光线穿透概率增加，遮盖力随之降低，但大粒径颗粒分散性相对更优。

该规律同样适用于复配粉体体系：复配配方中若多种粉体粒径搭配失衡，即使主颜料钛白粉性能优异，整体遮盖效果也会大打折扣。

3.2 粉体分散性：团聚直接损耗散射界面

无论粉体折射率高低，团聚现象都是遮盖力的重要损耗项。粉体颗粒团聚后，多个小颗粒聚集为大颗粒团，原本大量独立的两相散射界面相互融合、消失，有效光散射面积大幅缩减。

在复配粉体、改性粉体体系中，分散性的影响尤为突出：未改性的矿物填料表面极性强，在有机树脂中易抱团，还会裹挟钛白粉等主遮盖颜料，导致钛白无法充分分散发挥作用；而合理的表面改性可以改善粉体表面相容性，解聚颗粒、提升分散均匀性，在折射率不变的前提下，显著提升整体遮盖力。反之，改性剂添加过量、改性工艺不当引发二次团聚，同样会造成遮盖劣化。

3.3 颜料光学特性：光吸收型颜料的特殊规律

上述折射率与粒径规律主要针对白色、浅色散射型颜填料，黑色系颜料（如炭黑）的遮盖机理完全不同。炭黑依靠对可见光的全波段吸收实现遮盖，光线接触颗粒后被彻底吸收，无散射、反射行为，因此其遮盖性能与折射率、粒径差值无直接关联。在黑白复配、深色体系配方中，需区分两种遮盖机理，针对性进行配方设计。

3.4 添加量与漆膜厚度

在合理范围内，颜填料添加量越高、最终成型漆膜 / 制品厚度越大，光线在传播过程中被拦截、散射、吸收的概率越高，遮盖效果越好。当颜料添加量达到临界饱和值后，继续增加用量，遮盖力提升趋于平缓，还会引发体系黏度上升、分散不良、成本增高等问题；漆膜厚度也存在临界值，超过阈值后，遮盖不再明显提升。

四、结合折射率原理分析粉体改性、复配体系的遮盖变化

结合前文光学机理，可清晰解释复配粉体改性前后遮盖力的波动规律，这也是工业生产中核心应用场景。

4.1 有机表面改性（偶联剂、硬脂酸、表面活性剂等）

有机改性的核心是在粉体表面包覆一层有机分子层，改变颗粒表面极性与分散性，对遮盖力的影响分两种情况：

正向影响：改性剂适量添加，有效打破原生团聚，让复配粉体（钛白粉 + 碳酸钙 / 滑石粉等）在载体中均匀分散，散射界面充分释放。此时粉体本体折射率未发生改变，仅分散性优化，整体遮盖力小幅提升；

负向影响：改性剂添加过量，粉体表面形成过厚的有机包覆层。有机层折射率与树脂介质接近，会缩小粉体与载体的有效折射率差值Δn，光散射能力减弱，最终致遮盖力下降；同时过量改性剂易造成颗粒二次团聚，进一步加剧遮盖劣化。

多组分复配粉体还需考虑改性剂兼容性：若不同粉体选用的改性剂相互冲突，体系出现絮凝、分层，颗粒大面积团聚，遮盖力会急剧下降。

4.2 无机包覆改性（二氧化硅、氧化铝、钛溶胶等）

无机包覆分为两类应用场景，效果差异显著：

钛白粉标准无机包覆：金红石 / 锐钛钛白粉表面常规包覆氧化铝、二氧化硅，目的是抑制钛白粉光催化活性、防止储存与使用过程中团聚。该包覆层厚度经过精密控制，不会明显改变钛白粉整体折射率，可稳定其遮盖性能，同时提升耐候性；若包覆层过厚、不均，会降低折射率差值，造成遮盖下滑；

普通填料高折无机包覆：在碳酸钙、滑石粉等低折射率填料表面包覆二氧化钛等高折射率物质，可直接提升粉体整体折射率，增大与树脂的Δn，属于功能性增遮改性，能明显强化复配体系的遮盖效果。

4.3 机械改性（干法研磨、解聚处理）

单纯机械研磨、打散属于物理改性，无化学包覆，仅改变颗粒粒径与团聚状态：适度研磨解聚，消除结块、优化分散，遮盖力提升；过度研磨使颗粒粒径低于最优散射区间，或研磨后细颗粒再次团聚，都会造成遮盖力下降。

五、总结与工业应用建议

核心逻辑：折射率差值Δn

是粉体遮盖力的先天基础，白色体系优先选用金红石钛白粉等高折射率颜料；矿物填料因折射率与树脂接近，仅作填充，无法作为遮盖主力。

粒径管控：钛白粉等主遮盖颜料严格控制粒径在 0.25~0.3μm 最优区间，复配粉体需兼顾各组分粒径搭配，规避过粗、过细带来的性能损耗。

改性工艺把控：粉体表面改性的核心目标是提升分散性，严格控制改性剂添加量，避免厚包覆层降低折射率差值；复配体系提前验证改性剂兼容性，防止絮凝团聚。

体系区分设计：浅色 / 白色体系以光散射为主，聚焦折射率、粒径、分散性优化；黑色 / 深色体系以光吸收为主，侧重颜料本身吸光性能选型。

配方优化：结合颜料添加量、漆膜厚度综合调试，在遮盖达标前提下，平衡配方成本、加工性能与成品理化指标。

折射率与遮盖力的关联是粉体配方设计的底层光学逻辑，理解该机理后，可精准指导颜填料选型、复配方案设计、表面改性工艺优化，从根源上解决成品遮盖不足、改性后性能下降等常见生产问题。
