辽宁鑫达滑石集团有限公司--郑毅

一、滑石粉亲油疏水机理及致效官能团

滑石矿物理论化学结构式为Mg3Si4O10(OH)2，属典型2:1型层状含水硅酸盐晶体，晶体结构由两层硅氧四面体片夹一层镁氢氧八面体片构成层状单元，层间以弱范德华力结合，易解离形成片状微晶结构。

从表面官能团与界面极性角度分析：

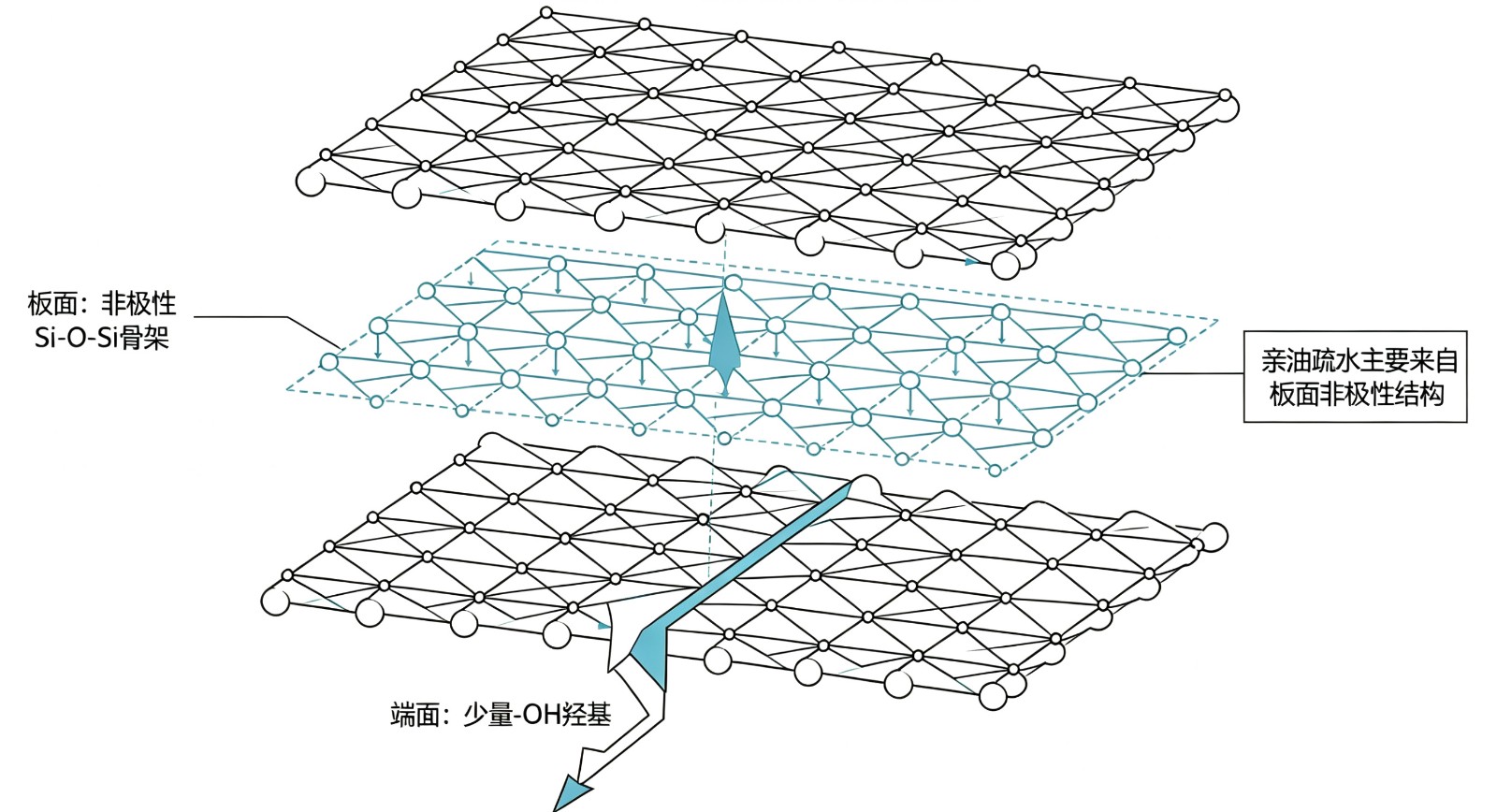

1. 晶体板面主导官能团：滑石片层基面以连续Si–O–Si硅氧桥非极性骨架为主，呈类长链烷烃非极性特征，无极性亲水基团裸露，具备强非极性疏水亲油属性；

2. 晶体端面次要官能团：仅滑石颗粒断裂端面少量暴露极性羟基（–OH），端面占比极低、极性贡献微弱，不足以改变整体表面极性；

3. 相似相溶作用机理：油性树脂、溶剂、矿物油均为非极性长碳链（–CH₃、烷基、芳烃链）体系，依据相似相溶原理，滑石表面非极性硅氧骨架与非极性油相分子作用力极强，可快速润湿铺展；而水为强极性分子，与滑石非极性基面界面张力大、润湿能力极差。

综上，滑石原生表面以非极性硅氧结构为主体、极性羟基占比极低，是其天然亲油疏水的根本化学根源，无需表面改性即可在油性体系中实现良好分散、抗絮凝、抗沉降。

二、滑石粉吸油值偏高的核心成因

吸油量定义为单位质量粉体完全润湿表面、填充内部堆积孔隙所需标准油品的质量，是粉体微观形貌、晶体结构、比表面积、颗粒堆积方式共同决定的物理结构指标，与表面亲油性分属不同维度性能。

1. 片层晶体形貌效应：滑石为天然片状层状结构，颗粒呈薄片状形态，颗粒间无法实现紧密密堆积，极易形成片层架空间隙、层间内孔隙；

2. 高比表面积效应：滑石经研磨解离后片层剥离充分，粒径细化伴随比表面积显著增大，需要更多树脂/油品完成单颗粒表面包覆润湿；

3. 堆积孔隙结构效应：片状粉体无规堆砌形成大量开放式微孔、连通缝隙与空隙腔体，具备类似多孔介质的物理储油、吸附容油能力；

4. 对比佐证：重质碳酸钙多为致密球形、立方形晶型，颗粒堆积密实、无架空孔隙、比表面积低，即便经表面改性实现亲油疏水，仍无容油空间，故吸油值远低于滑石。

结论：滑石吸油值偏高并非由亲油性导致，而是片状晶型、高比表面积、无规堆积形成多孔空隙结构的物理结构属性主导。

三、滑石亲油疏水性与高吸油值的内在关联

1. 属性本质区分

亲油疏水性属于表面化学界面特性，由表面官能团极性与表面能决定；吸油值属于宏观物理结构表征，由颗粒形貌、粒径分布、比表面积、堆积孔隙率决定，二者机理独立、不可等同。

2. 耦合关联关系

亲油疏水是高吸油的前提条件：滑石天然非极性表面可被油性介质完全润湿，油相分子能够自发渗透、填充至片层间隙及内部微孔，使结构孔隙全部发挥容油作用；若粉体表面亲水疏油，油相无法润湿渗透，即便存在孔隙也不能进油饱和，吸油值反而偏低；

亲油≠必然高吸油：改性碳酸钙可通过表面包覆实现强亲油疏水，但因晶型致密无多孔结构，无储油空间，吸油值仍维持低位；充分说明亲油是润湿基础，多孔片状结构才是高吸油的决定性因素。

3. 行业认知误区纠正

不能简单判定“越亲油吸油越高”，表面化学极性只决定油品能否润湿进入孔隙，粉体微观物理结构才决定能容纳多少油品。

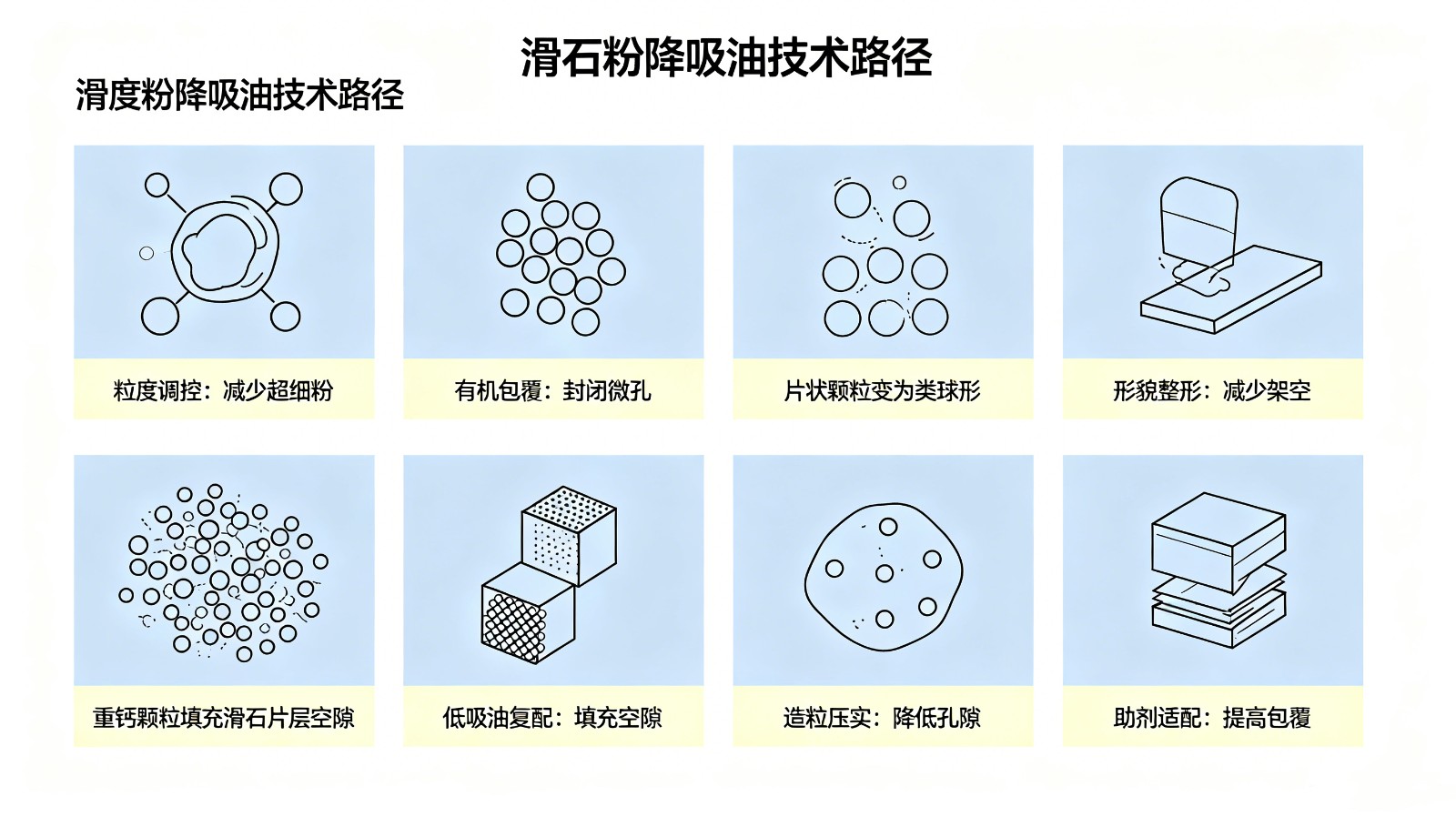

四、滑石粉吸油值过高的专业解决技术路径

1. 粒径与粒度分布精准调控

选用大粒径、低目数滑石粉体，严控超细微粉比例，降低颗粒比表面积；限制过度机械研磨剥离，减少片层超薄化程度，从结构源头减少孔隙与比表吸附位点，直接降低基础吸油值。

2. 表面有机包覆改性处理

采用硬脂酸、脂肪酸盐、硅烷偶联剂、钛酸酯偶联剂、石蜡及低分子树脂等改性剂，对滑石颗粒表面及片层端口进行定向包覆：封闭表面缺陷与微纳孔隙，钝化片层间隙吸附位点，降低表面自由能与有效比表面积，在保留亲油分散性的同时，显著压制吸油值。

3. 颗粒形貌整形与晶型调控

通过机械整形、湿法研磨改性工艺，弱化滑石片状剥离趋势，使部分片状颗粒向类球状、椭球状过渡，改善颗粒堆积状态，减少片层架空形成的空隙率，降低物理储油空间。

4. 低吸油粉体复配填充

与重质碳酸钙、石英粉、煅烧高岭土等低吸油值致密粉体进行梯度复配，利用填料颗粒填充滑石片状堆积的架空空隙，降低体系整体孔隙率与平均吸油值，适配涂料、塑料、橡胶配方体系要求。

5. 生产工艺过程控制

优化粉体分级、打散、造粒工艺，避免过粉碎、过解离造成比表面积激增；采用造粒工艺将微细滑石粉制成颗粒料，压实内部孔隙、减小堆积空隙，从加工端控制吸油指标。

6. 配方体系助剂适配

在涂料、橡塑配方中匹配高效润湿分散剂、流变调节剂，提升树脂对滑石颗粒的润湿包覆效率，减少游离油品对孔隙的填充消耗，从应用配方层面等效降低实际吸油消耗。
